Controles especiales
Soluciones de automatización, comunicación y monitoreo para aplicaciones especiales.
La línea de Controles Especiales RACOM está diseñada para resolver aplicaciones que requieren funciones específicas de control, integración y supervisión.
Incluye plataformas de control programables, comunicación industrial, conversión de protocolos, registro de datos, conectividad celular y visualización mediante pantallas táctiles.
Cada solución puede configurarse de acuerdo con las necesidades del proyecto, permitiendo integrar diferentes equipos y tecnologías dentro de una misma aplicación.
Productos

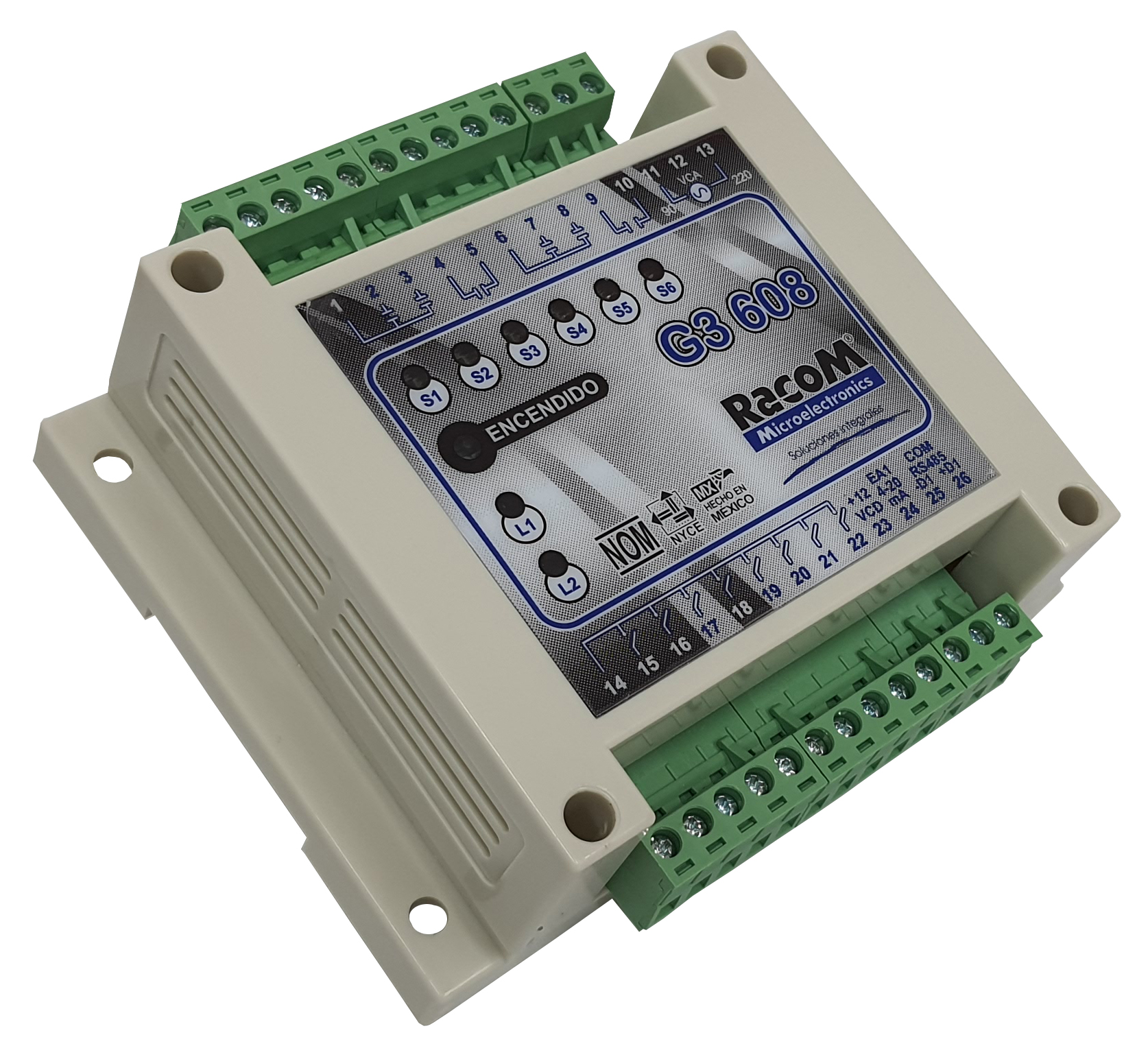

DLC G3-608
Plataforma de control para aplicaciones especiales
Control flexible para múltiples bombas y procesos industriales
La plataforma DLC G3-608 está diseñada para aplicaciones comerciales e industriales que requieren controlar múltiples bombas, equipos y procesos hidráulicos desde una sola plataforma.
Cuenta con 8 entradas digitales, 1 entrada analógica, 6 salidas de relevador y 2 salidas de contacto seco, permitiendo configurar diferentes secuencias de operación de acuerdo con la aplicación requerida.
La aplicación del equipo se configura de acuerdo con las necesidades del proyecto y debe especificarse al momento de realizar el pedido.
8 entradas
Entradas digitales para sensores, interruptores y señales de control.
6 salidas
Salidas de relevador para controlar bombas y equipos externos.
Señal analógica
Entrada compatible con aplicaciones que utilizan señales de 4-20 mA.
Pantalla táctil
Compatible, según la aplicación, con pantallas RACOM de 4, 8 y 9 pulgadas.
¿Necesitas configurar un sistema especial?
Un gestor de ventas puede ayudarte a determinar la configuración adecuada del DLC G3-608 para tu aplicación.
Aplicaciones
La plataforma DLC G3-608 puede configurarse para diferentes sistemas hidráulicos y procesos industriales.
Hidroneumático
Control de presión de una línea hidroneumática mediante interruptores de presión instalados directamente en el sistema.
Vaciado de cárcamo
Automatización del vaciado de tanques de agua limpia o aguas residuales mediante peras de nivel o electrodos, según la aplicación.
Cisterna / Tinaco
Control automático de trasvase para llenado de tinacos, monitoreo de niveles y protección de las bombas.
Plantas de tratamiento
Control de procesos de rebombeo y operaciones que requieren medición de parámetros mediante sensores 4-20 mA y señales digitales.
Bombas eléctricas contra incendio
Control de arranque y paro de bombas Jockey o principales mediante interruptores de presión instalados en la línea contra incendio.
También puede configurarse para controlar ambas bombas desde una sola plataforma. Esta configuración debe indicarse al realizar el pedido.
Albercas
Control de temperatura mediante sensores 4-20 mA, iluminación y sistemas de recirculación de agua.
Disponible sobre pedido.
Desarrollo de sistemas especiales
El DLC G3-608 también puede utilizarse para desarrollar secuencias de operación y aplicaciones diferentes a las configuraciones estándar de RACOM.
Debido a que cada proyecto puede requerir una lógica de operación específica, estas aplicaciones se desarrollan sobre pedido. Consulte con un gestor de ventas para evaluar los requerimientos de su sistema.
Visualización y configuración
Dependiendo de la aplicación, el DLC G3-608 puede operar sin pantalla o conectarse a una pantalla táctil RACOM.
La interfaz permite visualizar gráficamente el estado del sistema y modificar parámetros configurables en español.
Especificaciones técnicas
| Voltaje de alimentación | 127 / 220 VCA, 60 Hz |
| Corriente máxima de consumo | 100 mA CA |
| Entradas | 8 digitales y 1 analógica |
| Salidas de relevador | 6 con común compartido |
| Salidas de contacto seco | 2 |
| Corriente máxima de salida | 5 A |
| Indicadores visuales | LED |
| Terminal de conexión | Terminal desenchufable de tornillo |
Encuentra la configuración adecuada para tu proyecto
Consulta con RACOM la aplicación y secuencia de operación que necesitas.
```

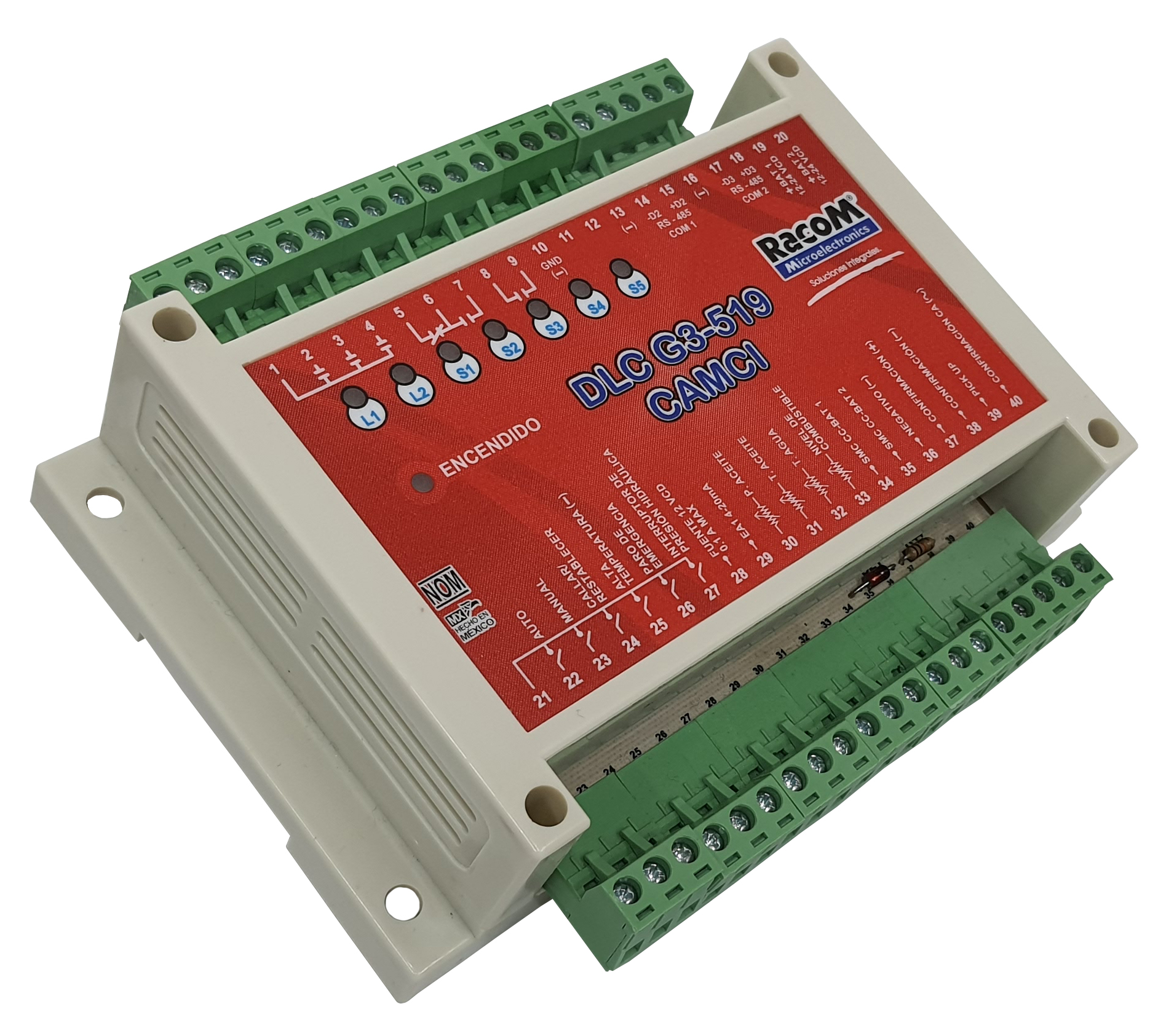

DLC G3-519 CAMCI
Control para motor de combustión interna
Automatización, monitoreo y protección del motor
El DLC G3-519 CAMCI está diseñado para realizar el arranque, operación y paro de motores de combustión interna, utilizando uno o dos bancos de baterías.
El sistema monitorea señales digitales y analógicas provenientes del motor y puede iniciar automáticamente una secuencia de arranque cuando detecta una disminución de presión en la red.
Puede operar únicamente con el módulo principal o complementarse con una pantalla táctil RACOM de 8 pulgadas para facilitar la configuración, visualización y monitoreo del sistema.
Arranque automático
Inicia la secuencia de arranque cuando detecta baja presión en la red.
1 o 2 bancos de baterías
Configuración para uno o dos bancos con alternado automático.
Monitoreo del motor
Supervisa presión, temperatura, combustible, velocidad y señales eléctricas.
Pantalla táctil
Disponible con interfaz RACOM de 8 pulgadas y menús en español.
¿Necesitas integrar este control a tu sistema?
Consulta con un gestor de ventas la configuración adecuada para tu motor, banco de baterías y sistema de bombeo.
Funciones principales
El DLC G3-519 CAMCI administra la secuencia completa de operación del motor, desde la solicitud de arranque hasta su paro y supervisión.
Secuencia de arranque
- Monitoreo del interruptor de presión en la red.
- Apertura de válvula de combustible.
- Intentos de arranque programables.
- Confirmación de arranque mediante Pick UP, presostato de aceite o señal positiva.
- Detección de falla por largo arranque.
Gestión de baterías
- Operación con uno o dos bancos de baterías.
- Alternado automático entre bancos.
- Protección por bajo nivel de batería.
- Protección por alto nivel de batería.
- Voltímetro y amperímetro utilizando CC-BAT SMC.
Protección del motor
- Protección por sobrevelocidad.
- Monitoreo mediante señal analógica o digital de Pick UP.
- Supervisión de presión de aceite.
- Paro de emergencia.
- Configuración de alarma o paro ante baja presión de aceite.
Prueba semanal
Integra un reloj programador con salida para activar una válvula de retorno y realizar automáticamente la prueba semanal del sistema.
Secuencia automática por baja presión
Cuando el DLC G3-519 CAMCI detecta una disminución de presión en la red, inicia automáticamente la secuencia de arranque del motor de combustión interna.
El motor permanece en operación de acuerdo con la lógica configurada y el sistema supervisa continuamente las condiciones del motor y de la instalación.
Monitoreo de sensores del motor
Además de controlar la operación del motor, el equipo puede recibir y supervisar señales provenientes de diferentes sensores.
Presión de aceite
Presostato y sensor analógico.
Temperatura de anticongelante
Termostato y sensor analógico.
Temperatura de aceite
Sensor analógico.
Nivel de combustible
Sensor analógico.
Velocidad del motor
Sensor magnético Pick UP.
Configuración ante baja presión de aceite
En caso de detectar una condición de baja presión de aceite, el sistema puede configurarse para detener el motor o únicamente generar una alarma sin interrumpir la operación.
Visualización y configuración
El DLC G3-519 CAMCI puede operar directamente mediante el módulo principal o integrarse opcionalmente con una pantalla táctil RACOM de 8 pulgadas.
La pantalla permite modificar parámetros generales del equipo y visualizar información del sistema mediante una interfaz con menús completamente en español.

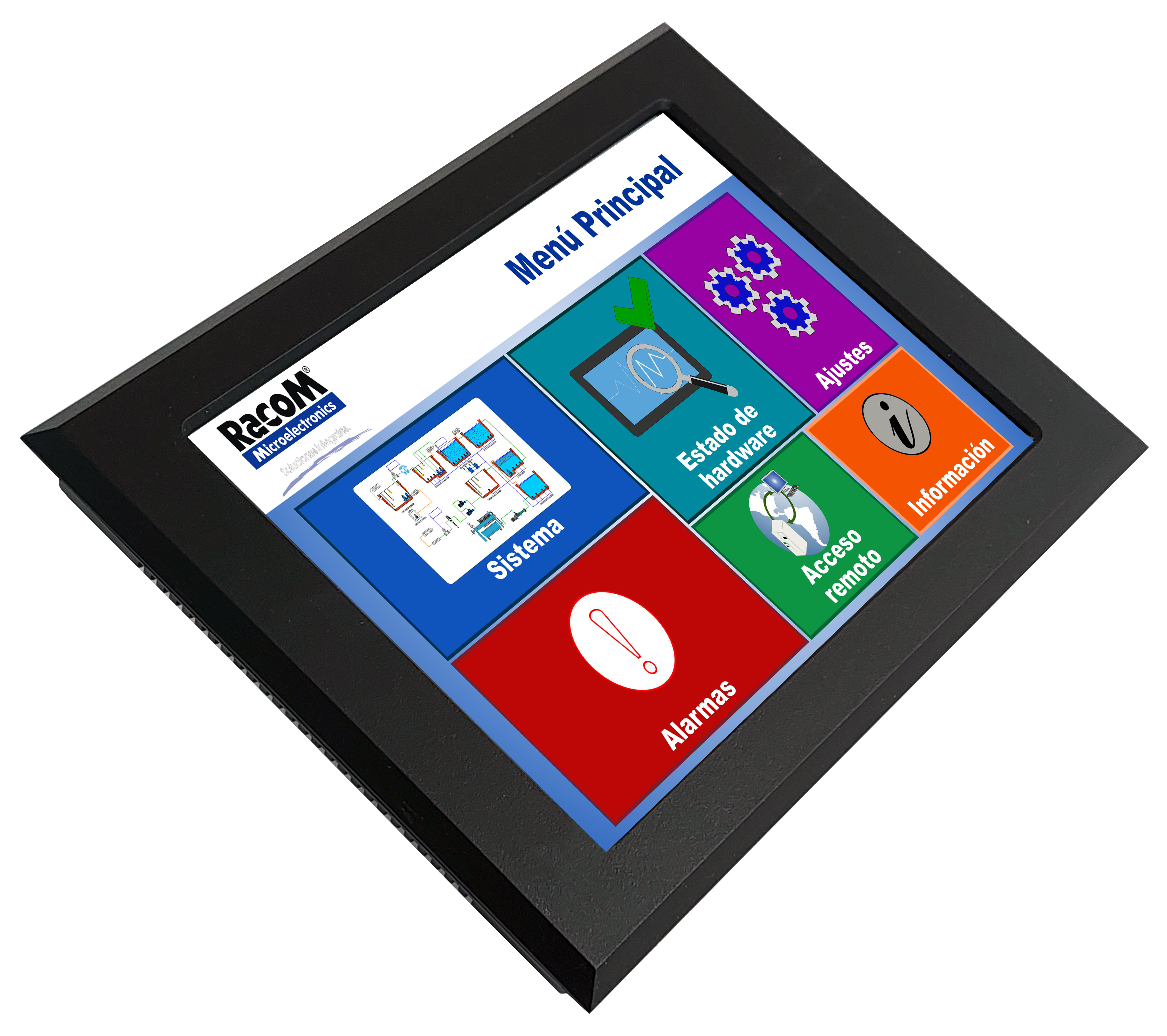

Pantalla táctil RACOM de 8 pulgadas
Configuración de parámetros y monitoreo gráfico del sistema.
Especificaciones técnicas
| Voltaje de alimentación | 12 VCD |
| Corriente máxima de consumo | 300 mA CD |
| Salidas de relevador con común compartido | N/A |
| Salidas de contacto seco | 5 |
| Corriente máxima de salida | 5 A |
| Indicadores visuales | LED |
| Entradas | 6 digitales, 9 analógicas y 2 de medición CD |
| Terminal de conexión | Terminal fija, mordaza tipo muelle |
Configura el DLC G3-519 CAMCI para tu proyecto
Consulta con RACOM la configuración del motor, bancos de baterías, sensores y lógica de operación que requiere tu sistema.
MODEM CELULAR WCDMA BVC
Módem para envío de mensajes SMS compatible con productos RACOM
Recibe información de tus controles RACOM mediante SMS
El MODEM CELULAR WCDMA BVC permite enviar mensajes SMS con datos, estados, alarmas o variables disponibles en los registros de los controles RACOM compatibles.
El dispositivo puede configurarse de fábrica con los parámetros requeridos para cada aplicación. Cuando forma parte de un sistema con pantalla táctil RACOM, es posible modificar desde la interfaz los números telefónicos destinados a recibir los mensajes.
Envío por SMS
Envía información disponible en los controles RACOM mediante mensajes SMS.
Alarmas y variables
Permite comunicar estados, datos y variables disponibles en el sistema.
Múltiples destinatarios
Los números de destino pueden configurarse de acuerdo con la aplicación.
Integración RACOM
Diseñado para integrarse con controles y proyectos RACOM compatibles.
¿Cómo funciona?
El módem obtiene la información disponible en los registros del controlador RACOM y utiliza la red celular para transmitirla mediante mensajes SMS a los números previamente configurados.
De esta manera, el usuario puede recibir información relevante del sistema sin necesidad de encontrarse físicamente frente al tablero de control.
Configuración
Configuración de fábrica
RACOM puede entregar el dispositivo configurado con los valores y números telefónicos especificados para el proyecto.
Configuración mediante pantalla táctil
En sistemas compatibles con pantalla táctil RACOM, los números destinados a recibir mensajes pueden modificarse directamente desde la interfaz del proyecto.
¿Quieres integrar notificaciones SMS a tu sistema RACOM?
Consulta la compatibilidad del módem y la configuración necesaria para tu proyecto.
Especificaciones técnicas
| Voltaje de alimentación | 12 VCD |
| Corriente máxima de consumo | 500 mA CD |
| Indicadores visuales | LED |
| Terminal de conexión | Terminal desenchufable de tornillo |
Mantén informado al personal responsable de tu sistema
Consulta con RACOM qué variables pueden enviarse por SMS en tu aplicación.
COMMB BACnet MS/TP
Convertidor de protocolo Modbus RTU RS485 / BACnet MS/TP
Integra equipos Modbus RTU RS485 a redes BACnet MS/TP
El COMMB BACnet MS/TP es un convertidor de protocolo diseñado para comunicar equipos con interfaz Modbus RTU RS485 con redes BACnet MS/TP.
Permite integrar controles RACOM compatibles, así como equipos de otras marcas que utilicen Modbus RTU RS485, dentro de sistemas BACnet MS/TP para consultar correctamente los registros requeridos por la aplicación.
Cada proyecto requiere una configuración previa de acuerdo con el equipo, registros y variables que se necesiten incorporar a la red BACnet.
Modbus RTU RS485
Recibe información de equipos compatibles mediante comunicación Modbus RTU RS485.
BACnet MS/TP
Permite incorporar la información del equipo dentro de una red BACnet MS/TP.
Integración multimarcas
Compatible con controles RACOM y otros dispositivos Modbus RTU RS485.
Configuración por proyecto
Se configura de acuerdo con los equipos y registros que necesita cada aplicación.
¿Cómo funciona?
El COMMB recibe los registros disponibles mediante Modbus RTU RS485 y realiza la conversión necesaria para que dicha información pueda integrarse y consultarse desde una red BACnet MS/TP.
Esto permite integrar equipos existentes dentro de sistemas de automatización que utilizan BACnet sin necesidad de sustituir el controlador original.
Integración de comunicación
1. Control
Equipo RACOM o dispositivo compatible.
2. Modbus RTU RS485
Comunicación y lectura de registros del equipo.
3. COMMB
Conversión e integración de la información.
4. BACnet MS/TP
Información disponible para la red BACnet.
Configuración previa requerida
Para integrar correctamente el COMMB es necesario identificar previamente el equipo Modbus que se conectará, así como los registros y variables que deberán estar disponibles dentro de la red BACnet.
Consulte con RACOM los requerimientos de comunicación de su proyecto antes de realizar el pedido.
¿Necesitas integrar un equipo Modbus a BACnet?
Consulta con un gestor de ventas la compatibilidad y configuración requerida para tu proyecto.
Especificaciones técnicas
| Voltaje de alimentación | 127 VCA |
| Corriente máxima de consumo | 300 mA CD |
| Comunicación de entrada | Modbus RTU RS485 |
| Comunicación de salida | BACnet MS/TP |
| Indicadores visuales | LED |
| Terminal de conexión | Terminal desenchufable de tornillo |
Integra tus equipos a una red BACnet MS/TP
Comparte con RACOM el modelo del equipo y los registros que necesitas integrar para determinar la configuración adecuada.

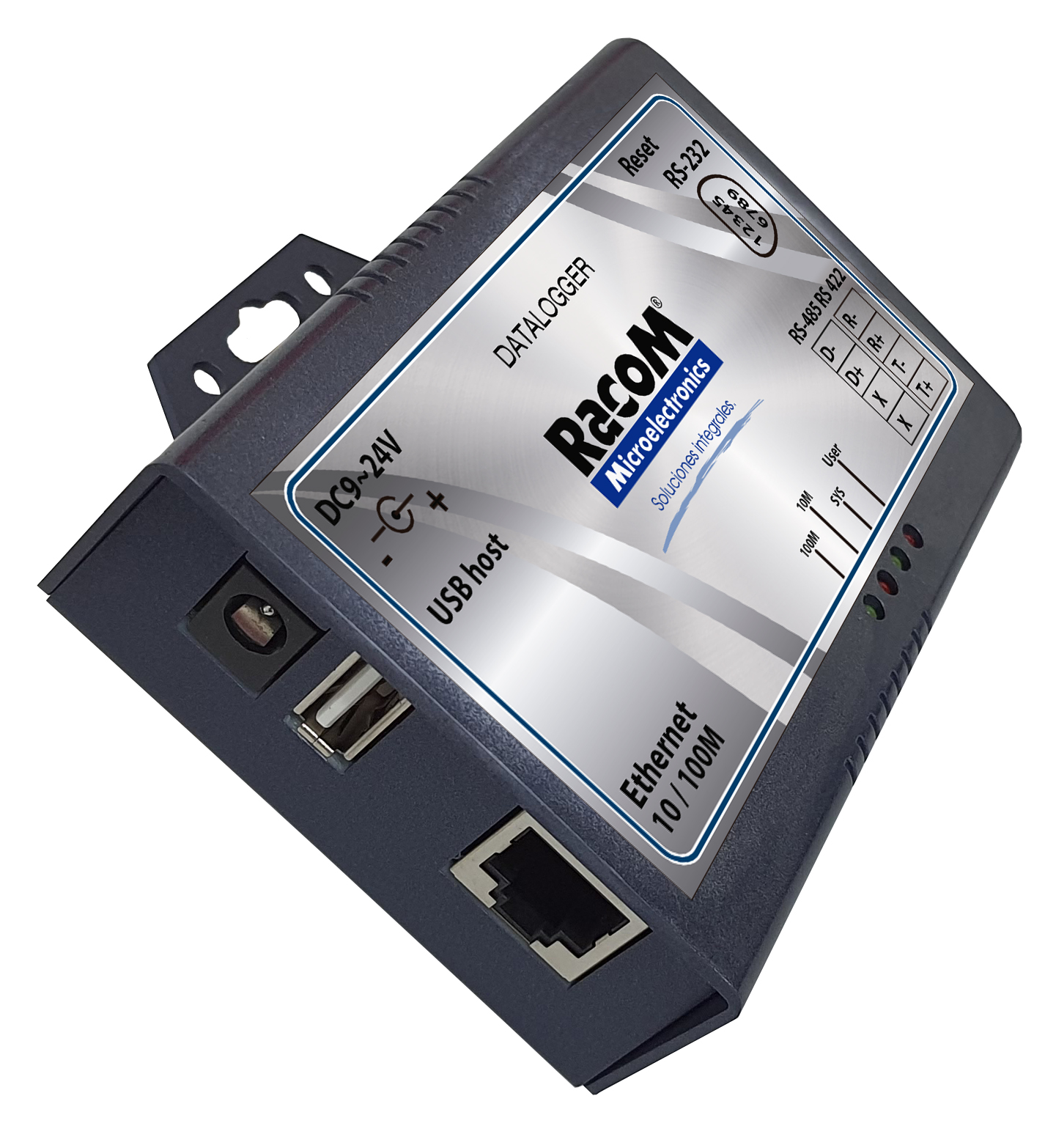

Datalogger ETH
Registrador de datos para equipos RACOM
Registra y conserva los datos de tus equipos RACOM
El Datalogger ETH permite registrar las diferentes variables reportadas por equipos RACOM compatibles, generando un historial de información del sistema.
Las variables que serán almacenadas se programan previamente de acuerdo con el equipo y la aplicación que se está controlando.
La información se almacena en una memoria USB y posteriormente puede descargarse en una computadora en formato CSV para su consulta y análisis.
Registro de variables
Almacena variables previamente programadas provenientes de equipos RACOM.
Historial de datos
Conserva información del sistema para su posterior consulta.
Memoria USB
La información registrada se almacena en una memoria USB.
Exportación CSV
Descarga los registros en formato CSV para su consulta y análisis en computadora.
¿Cómo funciona?
El Datalogger ETH registra automáticamente las variables definidas para la aplicación y las almacena para que posteriormente puedan ser consultadas.
Equipo RACOM
El controlador genera las variables de la aplicación.
Datalogger ETH
Registra las variables previamente programadas.
Memoria USB
Los registros se almacenan en la memoria.
Archivo CSV
La información puede consultarse y analizarse en una computadora.
Configuración según la aplicación
Las variables que registra el Datalogger ETH dependen del sistema controlado y deben programarse previamente de acuerdo con la información disponible en el equipo RACOM al que será conectado.
¿Necesitas registrar información de tu sistema RACOM?
Consulta qué variables pueden registrarse y la configuración adecuada para tu aplicación.
Especificaciones técnicas
| Voltaje de alimentación | 12 VCD |
| Corriente máxima de consumo | 500 mA CD |
| Almacenamiento | Memoria USB |
| Formato de archivo | CSV |
| Indicadores visuales | LED |
| Terminal de conexión | Terminal desenchufable de tornillo |
Convierte los datos de tu sistema en información consultable
Consulta con RACOM la compatibilidad y las variables disponibles para registrar en tu aplicación.

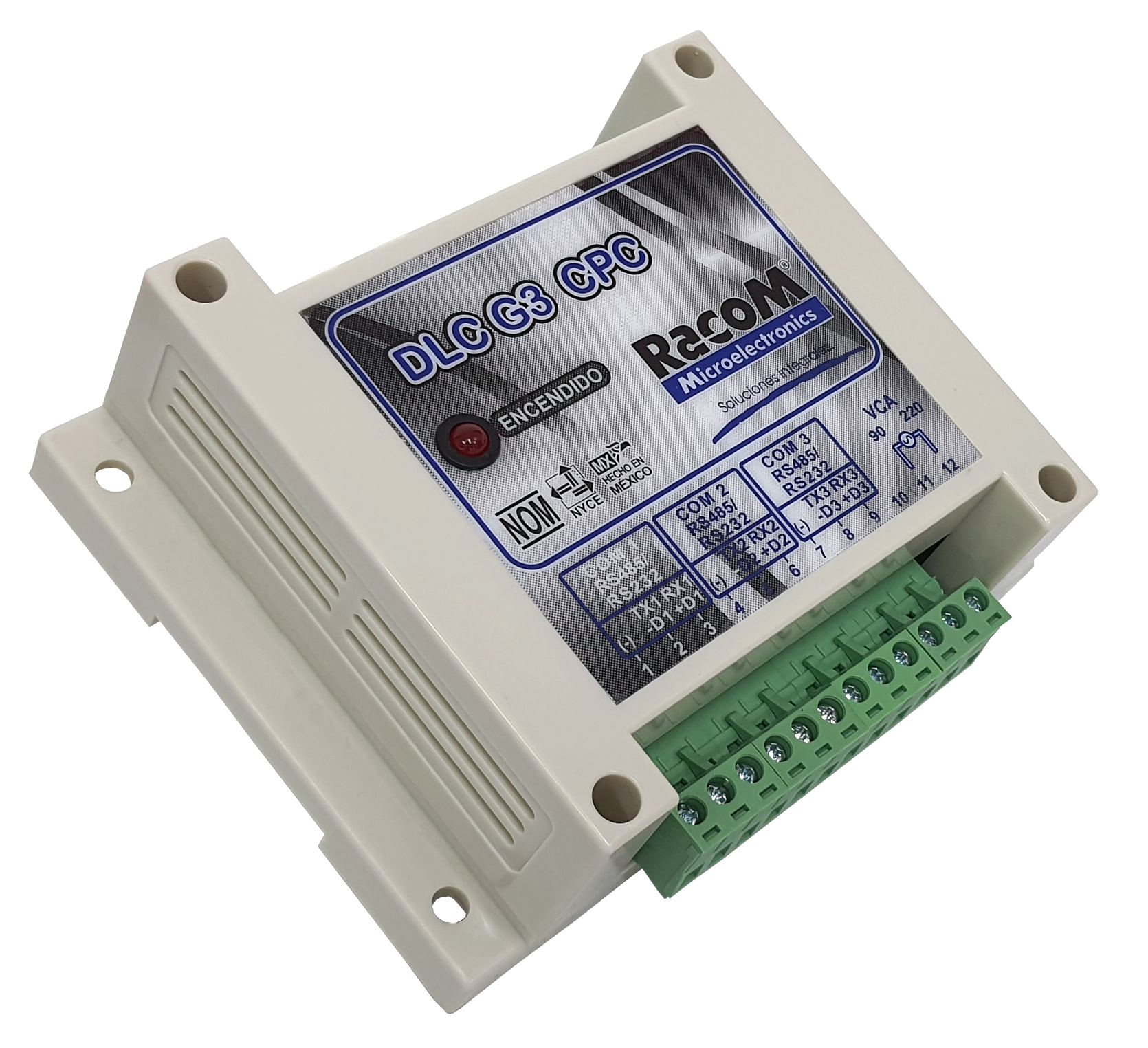

DLC G3-CPC
Control de proceso y comunicación
Concentrador de comunicación para equipos RACOM
El DLC G3-CPC permite interconectar hasta 3 equipos RACOM mediante un bus de comunicación Modbus RTU RS485.
Su función principal es concentrar información proveniente de los dispositivos conectados y ponerla a disposición de otros equipos dentro de la misma red Modbus.
El DLC G3-CPC puede formar parte de una red Modbus funcionando como maestro o esclavo, de acuerdo con la arquitectura y necesidades de comunicación del proyecto.
Hasta 3 equipos
Permite interconectar hasta tres equipos RACOM dentro de una misma red.
Modbus RTU RS485
Comunicación mediante bus Modbus RTU sobre interfaz RS485.
Maestro o esclavo
Puede configurarse de acuerdo con el rol requerido dentro de la red.
Expansión de control
Puede trabajar con expansiones DLC G3-608 cuando se requieren entradas, salidas o rutinas de control.
¿Cómo funciona?
El DLC G3-CPC recibe información de los dispositivos conectados al bus Modbus RTU RS485 y permite compartirla con otros equipos que forman parte de la misma red.
De esta manera, el equipo actúa como un punto de concentración y coordinación de información entre diferentes dispositivos RACOM.
Arquitectura de comunicación
El DLC G3-CPC puede centralizar la comunicación entre distintos equipos RACOM dentro de una red Modbus RTU RS485.
Equipos RACOM
Los dispositivos generan y comparten información del sistema.
Modbus RTU RS485
Los equipos se comunican mediante un bus RS485.
DLC G3-CPC
Concentra, administra y distribuye la información requerida.
Dispositivo destino
La información queda disponible para otros dispositivos de la red.
Integración con DLC G3-608
El DLC G3-CPC no cuenta con entradas ni salidas físicas propias. Cuando una aplicación requiere ejecutar rutinas de control o interactuar con señales de campo, puede trabajar en conjunto con expansiones DLC G3-608.
Esto permite utilizar al CPC como elemento de comunicación y procesamiento, mientras que las expansiones se encargan de las entradas y salidas necesarias para la aplicación.
¿Necesitas interconectar varios equipos RACOM?
Consulta con un gestor de ventas la arquitectura de comunicación adecuada para tu sistema.
Especificaciones técnicas
| Voltaje de alimentación | 110 VCA |
| Corriente máxima de consumo | 300 mA CD |
| Comunicación | Modbus RTU RS485 |
| Equipos interconectados | Hasta 3 equipos RACOM |
| Función en red Modbus | Maestro o esclavo |
| Entradas y salidas propias | No cuenta con entradas ni salidas |
| Indicadores visuales | LED |
| Terminal de conexión | Terminal desenchufable de tornillo |
Centraliza la comunicación de tu sistema RACOM
Comparte con RACOM los equipos que necesitas interconectar y la lógica de comunicación requerida para definir la solución adecuada.

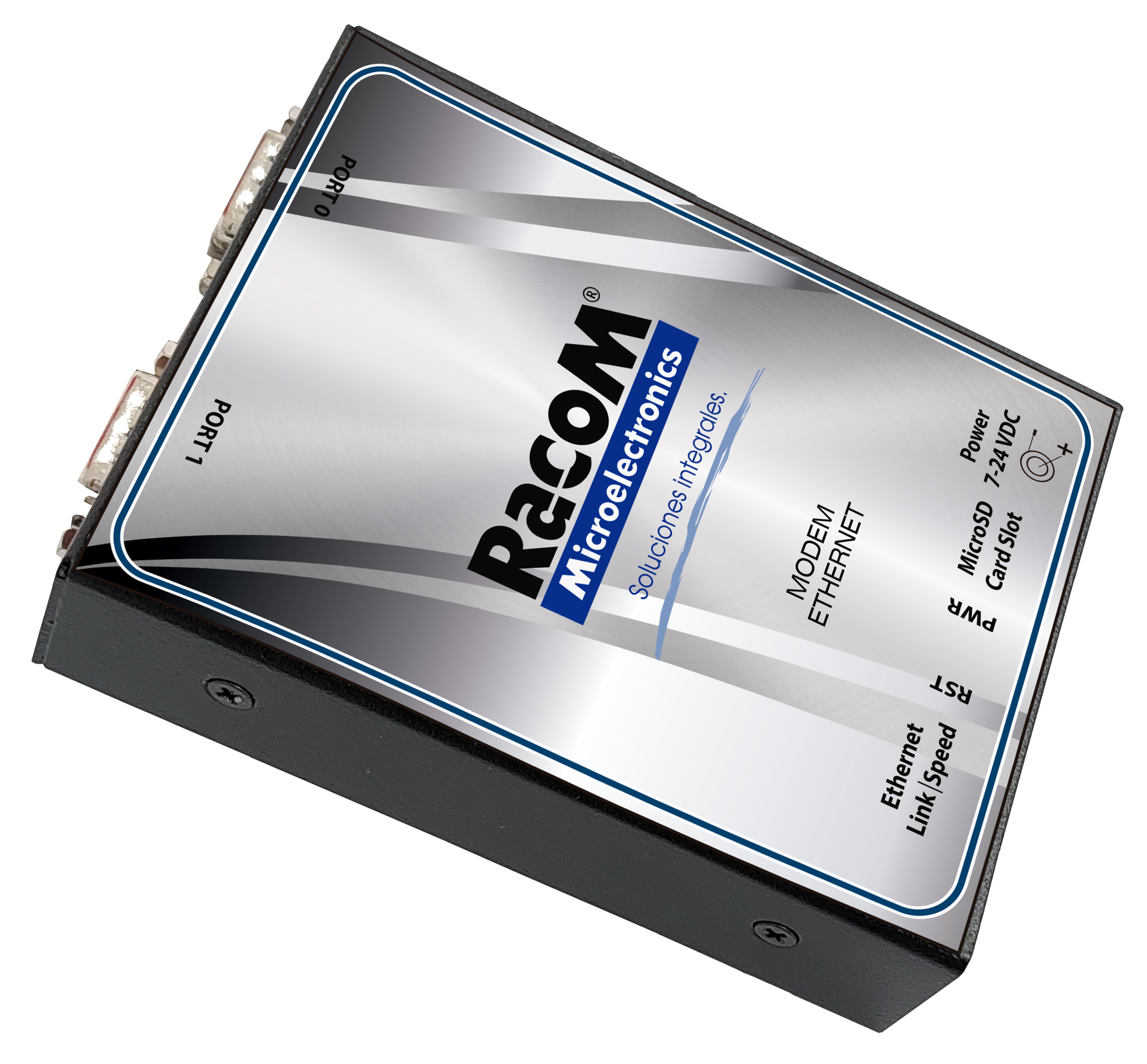

CP Modbus RTU RS485 / Modbus IP 609
Convertidor de protocolo Modbus RTU RS485 a Modbus IP
Integra equipos Modbus RTU RS485 a redes Modbus IP
El CP Modbus RTU RS485 / Modbus IP 609 permite convertir registros provenientes de un equipo o de un bus de comunicación Modbus RTU RS485 para integrarlos dentro de una red Modbus IP.
Está diseñado para trabajar con controles RACOM compatibles y también puede utilizarse con equipos de otras marcas que dispongan de comunicación Modbus RTU RS485.
Cada aplicación requiere una configuración previa de acuerdo con el equipo, registros y variables que se necesiten integrar a la red.
Modbus RTU RS485
Recibe registros provenientes de equipos o buses de comunicación RS485.
Modbus IP
Permite llevar la información del sistema hacia una red Modbus IP.
Integración multimarcas
Compatible con controles RACOM y otros equipos que utilicen Modbus RTU RS485.
Configuración por proyecto
Se configura según los registros y equipos que requiere cada aplicación.
¿Cómo funciona?
El convertidor recibe la información disponible en uno o varios dispositivos mediante Modbus RTU RS485 y permite incorporarla a una red Modbus IP.
Esto facilita la integración de equipos con comunicación serial RS485 dentro de arquitecturas de automatización que requieren comunicación mediante red IP.
Integración de comunicación
El CP 609 actúa como punto de integración entre equipos con comunicación Modbus RTU RS485 y una red Modbus IP.
Equipo o bus
Control RACOM o dispositivo compatible.
Modbus RTU RS485
Los registros se transmiten mediante comunicación serial RS485.
CP 609
Integra la información entre ambos medios de comunicación.
Modbus IP
Los registros quedan disponibles para su integración en la red IP.
Configuración previa requerida
La configuración del CP 609 depende del dispositivo o bus Modbus RTU RS485 que será integrado y de los registros que deberán estar disponibles dentro de la red Modbus IP.
Antes de realizar el pedido, consulte con RACOM la compatibilidad del equipo y los requerimientos de comunicación de su proyecto.
¿Necesitas integrar equipos RS485 a una red Modbus IP?
Consulta con un gestor de ventas la compatibilidad y configuración adecuada para tu proyecto.
Comunicación
| Protocolo de origen | Modbus RTU |
| Interfaz de origen | RS485 |
| Protocolo de destino | Modbus IP |
| Configuración | Según equipo y registros requeridos |
Integra tus equipos Modbus RTU a una red IP
Comparte con RACOM el equipo que necesitas conectar y los registros requeridos para definir la configuración del CP 609.
Pantalla táctil RACOM
Pantallas táctiles de 4.3, 8 y 15 pulgadas
Visualiza y opera gráficamente tu sistema RACOM
La Pantalla táctil RACOM permite visualizar gráficamente sistemas previamente programados con equipos RACOM, facilitando la consulta y operación de la información disponible en cada proyecto.
Puede utilizarse tanto en proyectos nuevos como para refaccionamiento de instalaciones compatibles, de acuerdo con la configuración requerida.
Está disponible en versiones de 4.3, 8 y 15 pulgadas, con pantalla LCD de 65,536 colores y brillo ajustable.
Interfaz gráfica
Permite representar visualmente la información disponible del sistema.
Operación táctil
Facilita la interacción con las funciones disponibles en el proyecto.
65,536 colores
Pantalla LCD a color con brillo ajustable.
Tres tamaños
Disponible en versiones de 4.3, 8 y 15 pulgadas.
Tamaños disponibles
Selecciona el tamaño de pantalla de acuerdo con las necesidades de visualización y operación del proyecto.
Pantalla compacta
Alternativa compacta para aplicaciones que requieren una interfaz gráfica de menor tamaño.
Pantalla intermedia
Mayor área de visualización para proyectos que requieren presentar más información en pantalla.
Pantalla de gran formato
Opción de mayor tamaño para proyectos con requerimientos amplios de visualización.
Una interfaz adaptada al proyecto
La pantalla permite representar gráficamente el sistema previamente programado en los equipos RACOM, facilitando la interpretación de la información disponible para el operador.
La interfaz y las funciones disponibles dependen de la aplicación y de la programación específica de cada proyecto.
Aplicaciones
Proyectos nuevos
Integración de una interfaz gráfica dentro de nuevos sistemas desarrollados con equipos RACOM.
Refaccionamiento
Sustitución o integración en sistemas RACOM existentes, previa validación de compatibilidad y programación.
¿Qué tamaño de pantalla necesita tu proyecto?
Consulta la compatibilidad, programación y tamaño recomendado para tu sistema RACOM.
Especificaciones técnicas
| Característica | 4.3” | 8” | 15” |
|---|---|---|---|
| Voltaje de alimentación | 12 a 24 VCD | 12 a 24 VCD | 12 a 24 VCD |
| Corriente máxima de consumo | 200 mA | 450 mA | 1200 mA |
| Tipo de pantalla | LCD táctil | ||
| Colores | 65,536 colores | ||
| Brillo | Ajustable | ||
| Terminal de conexión | Terminal desenchufable de tornillo | ||
Lleva la información de tu sistema a una interfaz más visual
Consulta con RACOM la pantalla y programación adecuada para tu aplicación.
