Controles auxiliares

Descripción:

Los Controles Lógicos Dedicados (DLC), marca RACOM, son diseñados con tecnología de microprocesadores SMT, pensando en soluciones para el ahorro de agua y energía, de fácil instalación, teniendo soluciones residenciales, comerciales e industriales y desde una hasta “n” bombas.

Aplicaciones:

Cisterna-Tinaco. Aguas negras. Sistemas contra incendio.
Cárcamos. Recirculadores. Sistema Hidroneumático.
Varios tinacos. Tratamientos de agua. Sistema de riego.
Aljibe. Bombeo a trasvase.
Albercas. Proceso de clarificación.
Pozos de agua.

Voltaje de alimentación 110 Vca-240 Vca
Gabinete IP25
HP
xxx

Productos

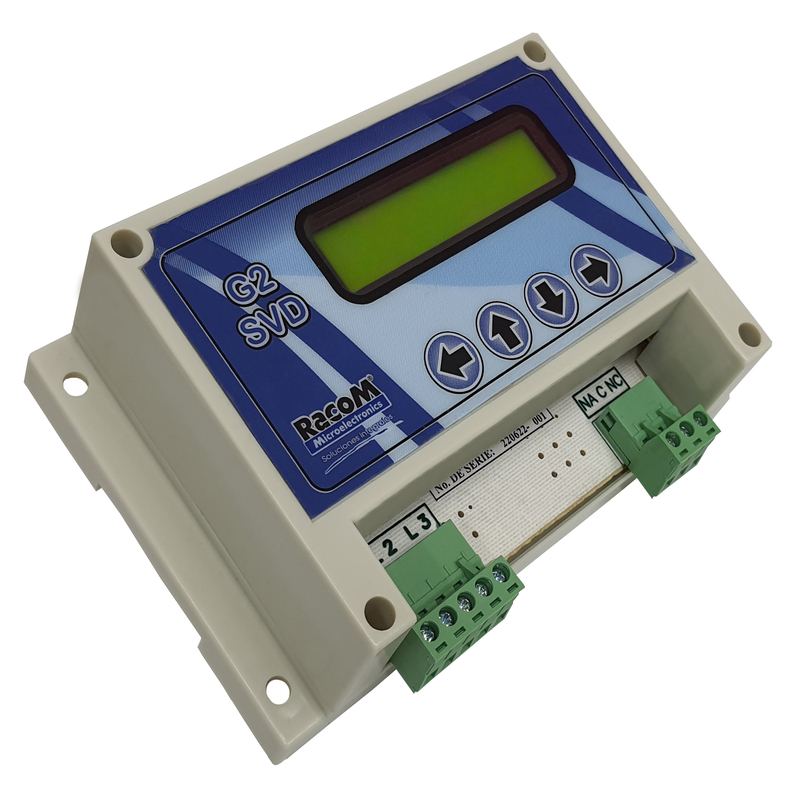

SENSITIVO DE VOLTAJE 220 VCA

Controles Auxiliares

Tiene la función de monitorear una línea de alimentación trifásica, verificando que el voltaje se encuentre dentro de los parámetros correctos y que la secuencia de fases sea correcta también, cuenta con un relevador NO/NC que se activará si alguno de los parámetros eléctricos de la línea no es correcto.

Operación y configuración en español mediante teclado y display.

El sensitivo de voltaje es un dispositivo de medición el cual realiza la medición de voltaje de un sistema de alimentación trifásico con voltaje de 220 VCA 3F. Dispone de un relevador el cual se utiliza como indicador o como permisivo de conexión para un sistema de control.

Una vez que el equipo es energizado medirá los voltajes de línea, determinará la secuencia de fases y realizará la comparación con los parámetros configurados, de tal modo que si los voltajes de línea se encuentran dentro de los valores correctos de conexión, el relevador se activa cambiando de estado.



Características:

  • Voltaje de alimentación: 220 VCA 60Hz.
  • Corriente máxima de consumo: 100mA CA.
  • Salidas de relevador con común compartido: N/A.
  • Salidas de contacto seco: 1.
  • Corriente máxima de salida: 5 AMP.
  • Indicadores visuales: Tipo LED y Display de 2X20 Líneas.
  • Entradas: 3 de medición de voltaje.
  • Terminal de conexión: Terminal desenchufable de tornillo.

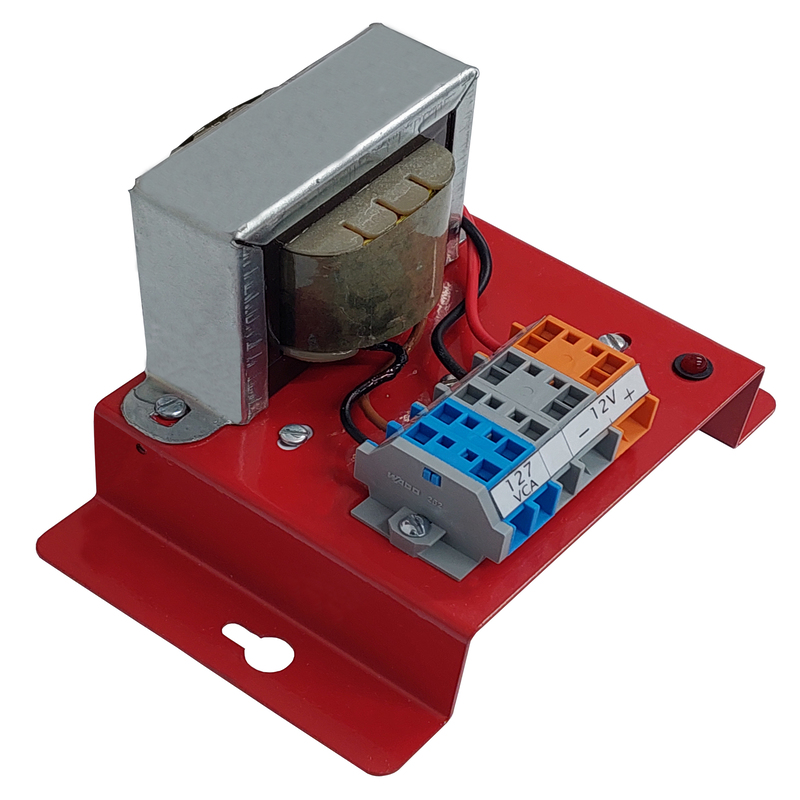

CC-BAT-CH 12 LED

Controles Auxiliares

CARGADOR DE BATERÍAS 12 VCD

Este cargador se considera un cargador mantenedor, el cual mantendrá la batería en un nivel de voltaje arriba de los 12 Vcd, para que esta no se descargue mientras no se ejecutan arranques de ejercicio semanal o haya un conato de incendio.

El cargador de baterías 12 VCD tiene la función de mantener el voltaje en una batería de motor de combustión interna mientras el motor no está en funcionamiento. Esto se hace para evitar que la batería se descargue en caso de un conato de incendio o durante el tiempo que el motor está inactivo.

La entrada del cargador es de 127 VCA, mientras que la salida es de 12 VCD. Es importante destacar que este cargador se considera un cargador mantenedor, lo que significa que mantiene la batería en un nivel de voltaje superior a los 12 Vcd para evitar su descarga completa



Características:

  • Voltaje de alimentación: 127 VCA 60Hz.
  • Voltaje de salida: 12 VCD.
  • Corriente máxima de salida: 1 AMP CD.
  • Indicadores visuales: Tipo LED.
  • Terminal de conexión: Terminal fija mordaza tipo muelle.

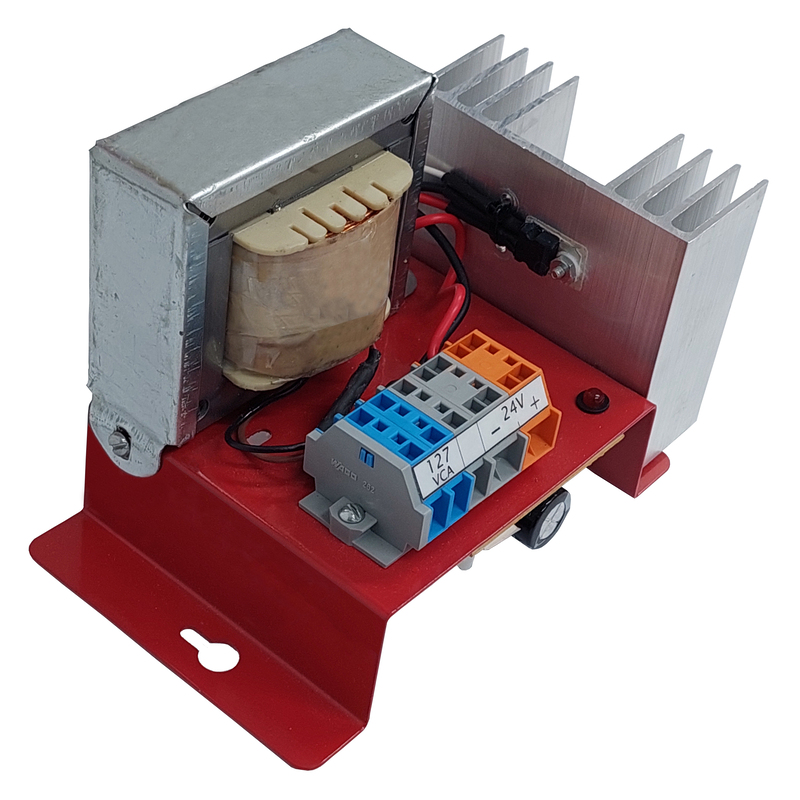

CC-BAT-CH 24 LED

Controles Auxiliares

CARGADOR DE BATERÍAS 24 VCD

Este cargador se considera un cargador mantenedor, el cual mantendrá la batería en un nivel de voltaje arriba de los 24 Vcd, para que esta no se descargue mientras no se ejecutan arranques de ejercicio semanal o haya un conato de incendio.

El cargador de baterías 24 VCD tiene la función de mantener el voltaje en una batería de motor de combustión interna, mientras el motor no opera. Para evitar que en un conato de incendio,  debido al tiempo que puede pasar para que este se genere y que la batería se pueda encontrar descargada al momento del evento.

La alimentación del cargador es de 127 VCA y la salida es de 24 VCD.



Características:

  • Voltaje de alimentación: 127 VCA 60Hz.
  • Voltaje de salida: 24 VCD.
  • Corriente máxima de salida: 1 AMP CD.
  • Indicadores visuales: Tipo LED.
  • Terminal de conexión: Terminal fija, mordaza tipo muelle.

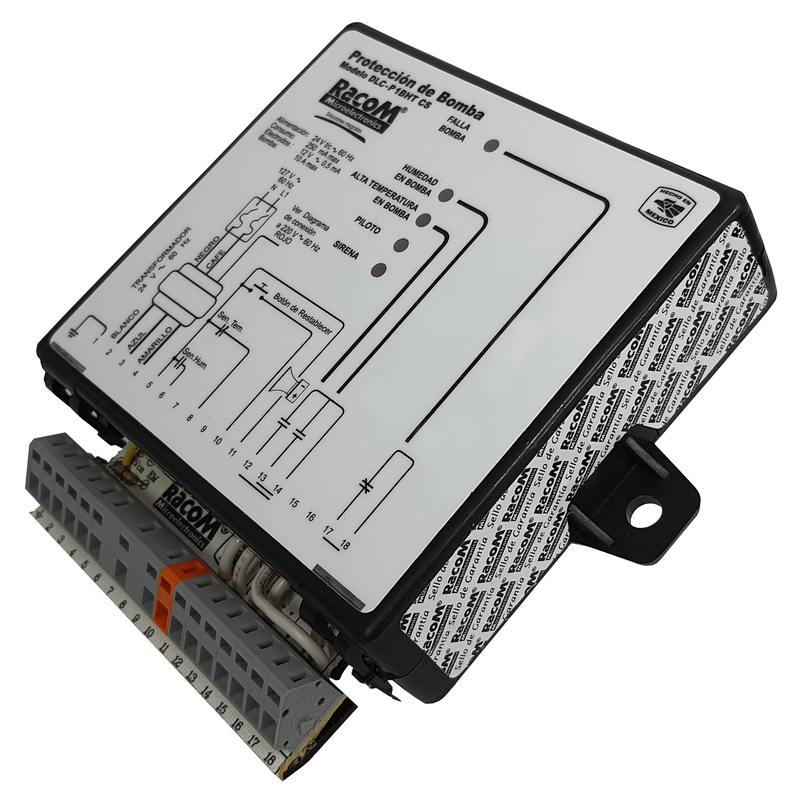

DLC P1BHT CS

Controles Auxiliares

CONTROL PROTECCIÓN DE 1 BOMBA POR FALLA DE HUMEDAD O TEMPERATURA

Este equipo tiene la función de detener la operación de la bomba cuando recibe una señal de humedad o temperatura. El equipo cuenta con un relevador, el cual es normalmente cerrado y se abrirá cuando se presente una falla, deteniendo la operación de la bomba. Cuenta con un par de relevadores los cuales comenzarán una secuencia de apertura y cierre cuando se presente alguna de las dos fallas.

La operación de P1BHT inicia cuando se presenta una falla en una bomba sumergible, el control detecta que existe una falla al activarse los contactos de falla con los que cuenta la bomba. Los tipos de contactos de cada sensor son  humedad, contacto NO y temperatura Contacto NC.

El control detectará la falla y comenzará a correr un tiempo de retardo para declarar la falla y detener la bomba, pasado este tiempo se activará la alarma de falla y el equipo detendrá la operación de la bomba, esta no podrá volver a operar hasta que se cierre la entrada callar, restablecer donde normalmente se coloca un botón el cual se presiona durante 4 segundos para callar y 4 segundos para restablecer el funcionamiento de la bomba.

Para indicar que hay falla de humedad o temperatura se cerrarán los relevadores de falla intermitentemente para que al conectar algún componente como una lámpara se tenga la intermitencia que muestre la falla.



Características:

  • Voltaje de alimentación: 127/220 VCA 60Hz.
  • Corriente máxima de consumo: 300 mA CA.
  • Salidas de relevador con común compartido: 2.
  • Salidas de contacto seco: 1.
  • Corriente máxima de salida: 5 AMP
  • Indicadores visuales: Tipo LED.
  • Entradas: 3.
  • Terminal de conexión: Terminal fija, mordaza tipo muelle.

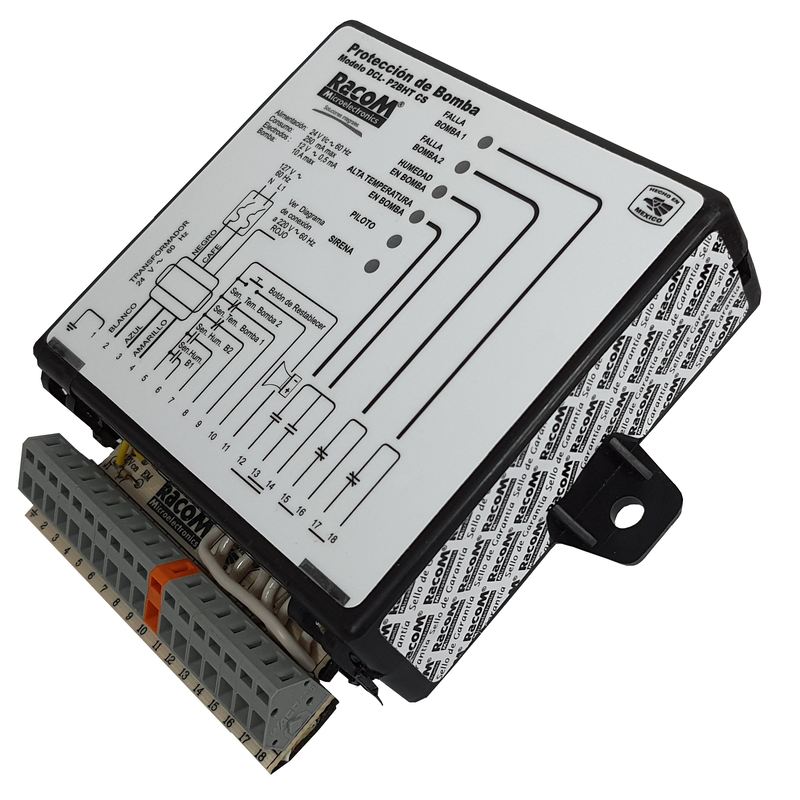

DLC P2BHT CS

Controles Auxiliares

CONTROL PROTECCIÓN DE 2 BOMBAS POR FALLA DE HUMEDAD O TEMPERATURA

Este equipo tiene la función de detener la operación de cualquiera de las bombas cuando recibe una señal de humedad o temperatura. El equipo cuenta con dos relevadores, los cuales son normalmente cerrados y se abrirá cuando se presente una falla dependiendo la bomba que reporte será la que se detenga. Cuenta con un par de relevadores los cuales comenzaran una secuencia de apertura y cierre cuando se presente alguna de las dos fallas en cualquiera de las bombas, estos pueden utilizarse para conectar lámparas de alerta visual. Para la alarma auditiva, el equipo cuenta con una salida de 12 Vcd para conexión de un buzzer.

La operación de P2BHT inicia cuando se presenta una falla en una de las dos bombas sumergibles, el control detecta que existe una falla al activarse los contactos de falla con los que cuenta la bomba. Los tipos de contactos de cada sensor son humedad, contacto NO y temperatura Contacto NC.

El control detectará la falla, comenzara a correr un tiempo de retardo para declarar la falla y detener la bomba, pasado este tiempo se activará la alarma de falla y el equipo detendrá la operación de la bomba, esta no podrá volver a operar hasta que se cierre la entrada callar, restablecer donde normalmente se coloca un botón el cual se presiona durante 4 segundos para callar y 4 segundos para restablecer el funcionamiento de la bomba.

Para indicar que hay falla de humedad o temperatura se cerraran los relevadores de falla intermitentemente para que al conectar algún componente como una lámpara se tenga la intermitencia que muestre la falla, cabe señalar que estos relevadores solo indicaran la presencia de falla.



Características:

  • Voltaje de alimentación: 127/220 VCA 60Hz.
  • Corriente máxima de consumo: 500 mA CA.
  • Salidas de relevador con común compartido: 2.
  • Salidas de contacto seco: 2.
  • Corriente máxima de salida: 5 AMP.
  • Indicadores visuales: Tipo LED.
  • Entradas: 5.
  • Terminal de conexión: Terminal fija, mordaza tipo muelle.
